压铆 4.22的C值是4.22MMM4的底孔为5.4MM

铆钉枪

在许多情况下，需要在钣金零件上安装其他零件或组件。 如果面板上可以安装按钮、开关或其他电子器件，金属片之间也可能存在连接。 为了使安装连接更加方便可靠，常用的方法之一是压铆工艺。

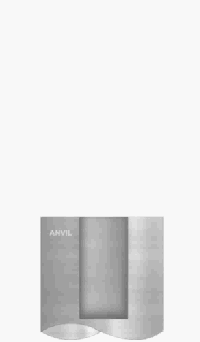

其原理是通过压花齿压入板材预设的孔位。 一般来说，预置孔的孔径略小于压铆螺母的压花齿。 压铆螺母的齿通过压力被挤入板中而产生孔。 导向槽周围发生塑性变形，变形物体被挤入导向槽内，从而产生锁定效果。

1.压铆螺母

1、常用公制压铆螺母型号：vS-M3-0、CLS-M3-0； S-M3-1、CLS-M3-1； S-M3-2、CLS-M3-2vS-M4-0、CLS-M4-0； S-M4-1、CLS-M4-1； S-M4-2、CLS-M4-2vS-M5-0、CLS-M5-0； S-M5-1，CLS-M5-1；S-M5-2，CLS-M5-2

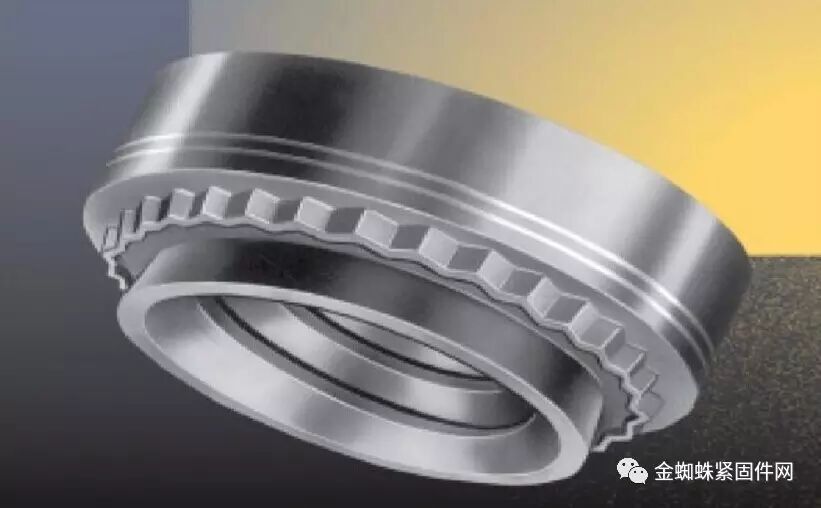

压铆螺母动态图片

2、压铆螺母型号差异：以S-M3-1-ZC为例

A.材质：S表示碳钢，CLS表示不锈钢，CLA表示铝

B、尾码：以S-M3-1-ZC为例

0→0.76MM（适用0.8MM板材）

1→0.97MM（适用1.0-1.2板材）

2→1.37（适用于1.5-2.0板材）

（-0/-1/-2只是尾部代号，具体数值需要在PEM中查看，生产和检验时可以查看包装标签，看看铆接规格是否正确）

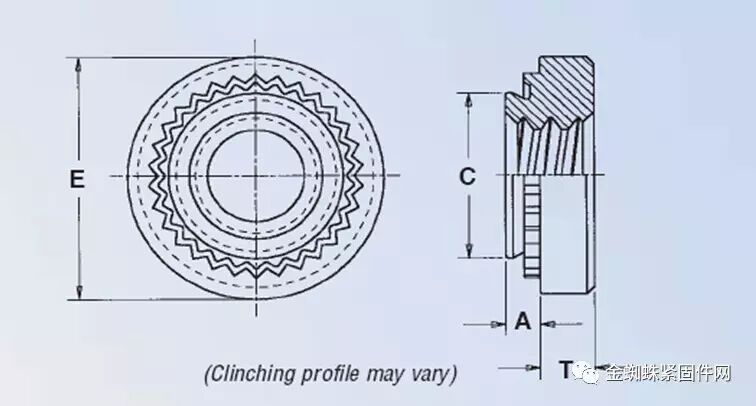

C、压铆底孔：

M2、M2.5、M3的底孔均为4.3MM。 螺母C值为4.22MM

M4的底孔为5.4MM，螺母的C值为5.38MM。

M5的底孔为6.4MM，螺母的C值为6.38MM。

D、SP型压铆螺母：专门用于压制不锈钢材料。

3、英制压铆螺母：如S-632-0、S-832-1等。

除螺纹规格外，表示方法与公制相同。

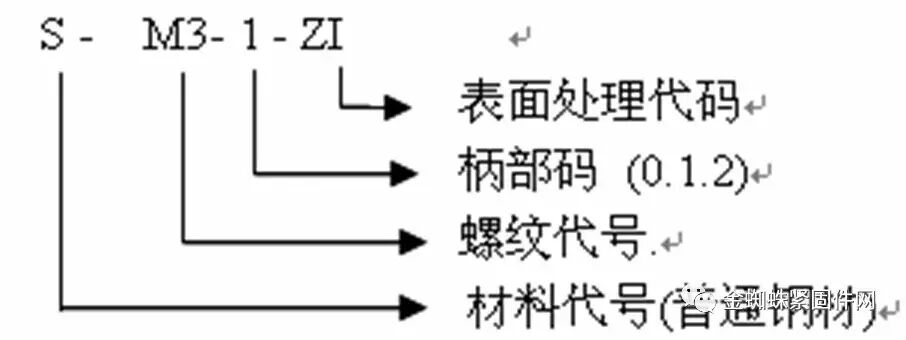

4、压铆螺母的表示方法说明，以S-M3-1-ZI为例：

S-M3-1-ZI 表示：

1.材质为碳钢（普通钢）

2.螺纹规格为M3

3、-1表示螺母A值为0.97MM，适合板厚1.0-1.2mm的产品。

4、表面处理为镀白锌拉铆螺母。

注：手柄代号（0-适用板厚0.8mm，1-适用板厚1.0-1.2mm，2-适用板厚1.5-2.0mm）

2、压铆螺钉

1、常用公制压铆螺钉型号：vFH-M3-6、FHS-M3-6

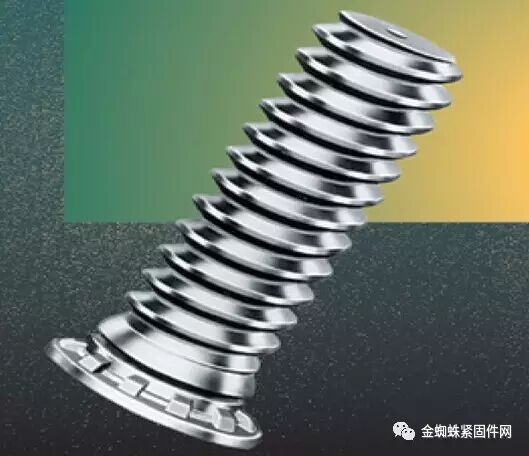

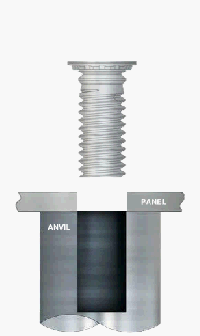

压铆螺钉动态图片

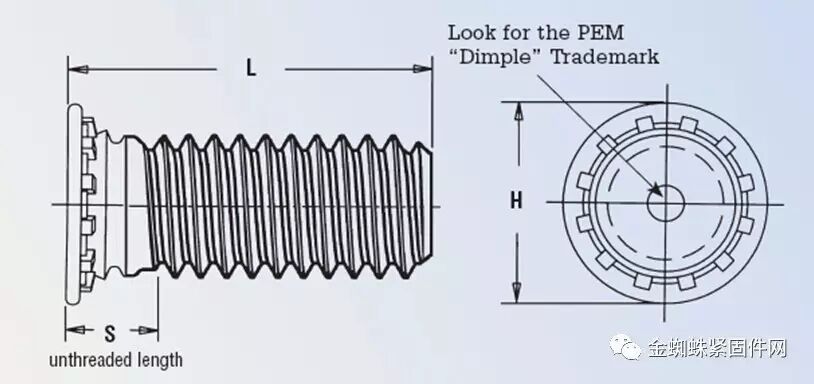

2、圆头压铆螺钉：FH-M3-6-ZC

A.材质分为：钢-FH不锈钢-FHS铝-FHA

B、底孔与螺纹相同（如M3底孔为3.0MM，M2.5底孔为2.5MM）

C、压铆螺钉圆头直径：M2.5—Φ4.1MM M3-- Φ4..5—Φ5.3MM M4—Φ5.9MM M5—Φ6.—Φ8.2MM M8—Φ9.6MM

D、公制压铆螺钉：长度直接标注长度代号：如FH-M3-6，长度为6MM

3、六角头压铆螺钉：NFH-M3-12-ZC

A.材质分为：钢-NFH 不锈钢-NFHS

六角头压铆螺钉比较少用

4、英制压铆螺钉：FH -832-6-ZI

需要注意的是，它的长度与公制不同

其中：L=6×1/16×25.4=9.5mm

即L=(长度代号×1/16×25.4)mm

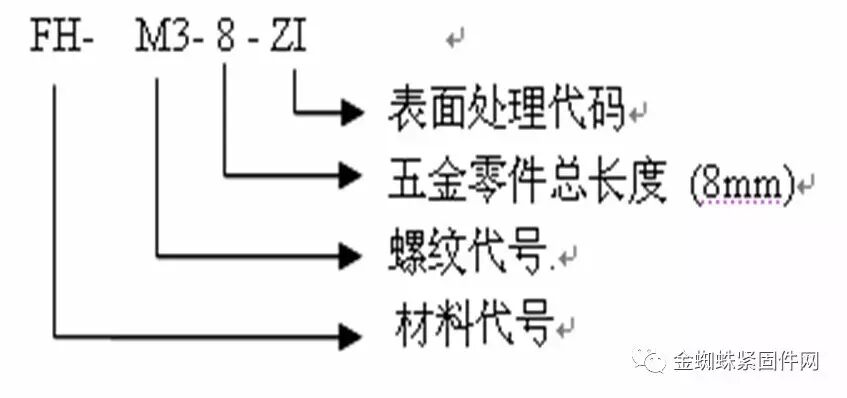

5、压铆螺钉的表示方法说明，以FHS-M3-8-ZI为例：

FHS-M3-8-ZI 表示：

1.材质为不锈钢

2.螺纹规格为M3

3.螺丝长度8MM

4、表面处理为白锌压铆螺钉。

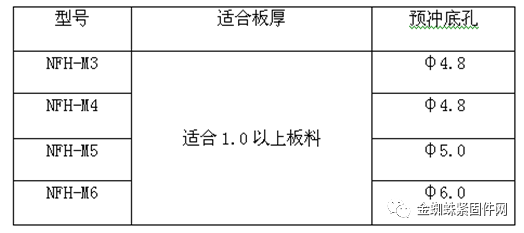

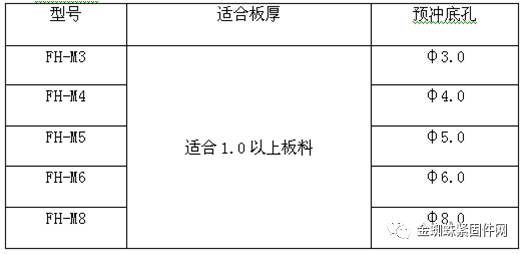

6、预冲孔底孔参数

3、压铆螺柱

1、常用公制压铆螺柱类型：

SO-M3-6，BSO-M3-6； SO-M2.5-6，BSO-M2.5-6； SO-3.5M3-6、BSO-3.5M3-6

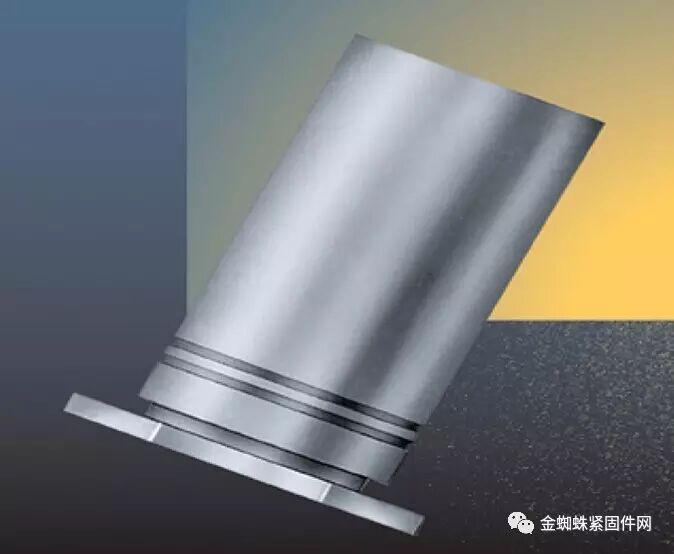

压铆螺柱动态图

1. 通孔：SO-M3-8-ZI

A。 材质分为：钢-SO 不锈钢-SOS

b. SO-3.5M3-8-ZC（3.5表示底孔为5.4MM，C值为5.38MM）

SO-M3-8-ZC（底孔为4.2MM，C值为4.19MM）

SO-M4-8-ZC（底孔为6.0，C值为5.95MM）

SO-3.5M4-8-ZC（底孔为7.2，C值为7.11MM）

2、盲孔：BSO-M3-8-ZC

A。 材质分为：钢-BSO 不锈钢-BSOS

b. BSO-3.5M3-8-ZC（3.5表示底孔为5.4MM，C值为5.38MM）

BSO-M3-8-ZC（底孔为4.2MM，C值为4.19MM）

BSO-M4-8-ZC（底孔为6.0，C值为5.95MM）

BSO-3.5M4-8-ZC（底孔为7.2，C值为7.11MM）

3、英制压铆螺柱：如SO-632-12-ZC

其中：L=12×1/32×25.4=9.5mm

即L=(长度代号×1/32×25.4)mm

螺柱类型：SO表示普通钢制通孔螺柱，

SOS 代表不锈钢通孔螺柱，

SOA 代表通孔螺柱铝。

BSO代表普通钢盲孔螺柱，

BSOS代表不锈钢盲孔螺柱，

BSOA 代表铝制盲孔螺柱。

SOO表示普通钢制通孔通螺纹螺柱，

SOOS代表不锈钢通孔通螺纹螺柱，

SOOA 代表铝制通孔通螺纹螺柱。

螺柱3.5M3和M3的区别：都是有M3螺纹，但3.5M3的壁厚比M3大，即底孔不同。

螺柱6440和440的区别：即6440的壁厚比440大，6440的底孔为&5.4，而440的底孔为&4.2

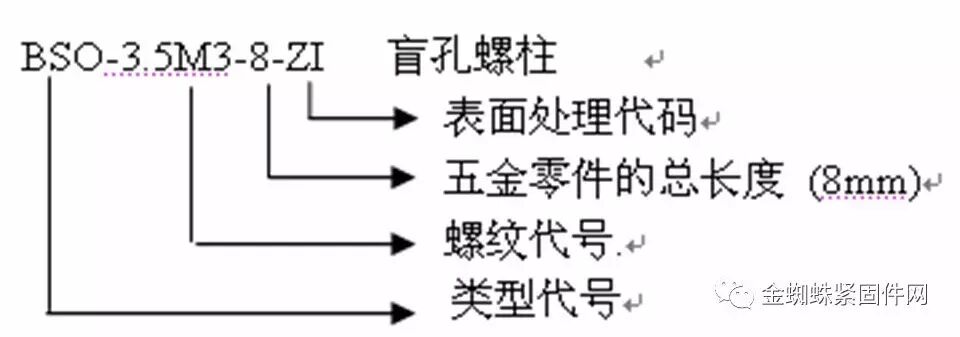

表示方法说明，以BSO-3.5M3-8-ZI为例：

BSO-3.5M3-8-ZI 表示：

1.无通孔

2.材质为碳钢（普通钢）

3、螺纹规格为M3

4、螺柱铆接底孔Ø5.4

5.高度为8MM

6、表面处理为镀白锌压铆螺柱。

铆钉件表面代号

表面处理（）

中文说明

代号表示

锌蓝

蓝锌

祖

锌

黑锌

ZB

锌

彩锌

ZC

锌

白锌

子

黑色氧化

BL

真色氧化

不适用

黑漆

洛杉矶

红色的

紫铜

鲁

黄铜

于

超过

铜上镀镍

CN

化学镀镍

CN

亮铬

CR

锡

光亮锡

ET

镀镍

你

铆接过程的质量控制

1、铆接工艺加工内容：铆螺母、螺丝、螺柱及定制五金铆接件（导销、定位支撑柱等）、静电手碗架、铆扳手等。

2、铆钉件的材质、规格、型号必须与图纸一致，不允许规格错误；

3、铆接前应及时确认生产线所用铆接件的外部标记与包装袋内的实物（材质、规格型号）是否符合图纸要求，是否有混装现象包装袋内的材料。

4、铆接完毕后，对产品上铆接件的材质、规格、型号、螺纹进行抽查，是否符合图纸要求，是否有漏压、错压、压位错误等现象，混合压力机等

5、铆接后，铆件周围不应有明显的凸起或凹陷，不应有表面处理无法覆盖的明显压花或成型现象。

6、铆接后铆接件不得倾斜。 铆接件不得松动、脱落，并检验其牢固程度； 它们的推拉力和扭矩值必须满足铆接件PEM法规的要求。

7、铆接后，铆接件的螺纹必须合格、穿过、停止。

8、对于靠近产品边缘或孔周边的铆接零件，铆接后产品边缘或孔周边会出现明显变形。 根据变形和材料膨胀，采取相应措施（如校正或抛光）以满足图纸尺寸和外观要求。

9、铆接后不应有扭曲、偏斜，并必须保证螺纹与其对应的孔同心。

10、特别注意靠近折弯边或模具成型边的铆接部位，特别是螺纹，应检查外观（变形）。

11、单一产品有大量铆螺柱、螺钉。 有些产品会采用专用夹具进行铆接，需要专用检测工具来检查是否有漏压、错压等缺陷；

12、铆接完成后，需检查平整度是否在范围内。 如果超过标准，需要移交给钳工进行校准。
